JD调度绞车
标签：调度绞车

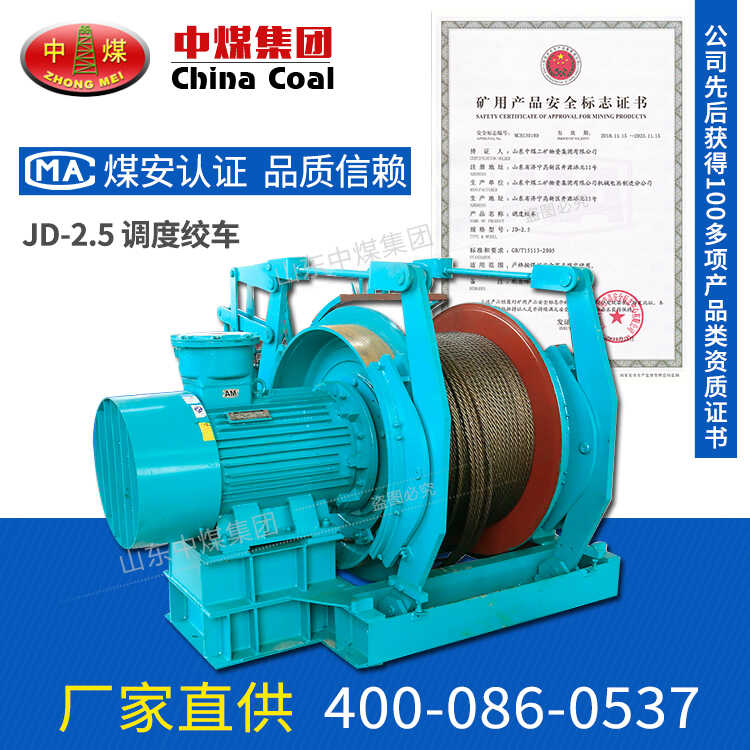

JD调度绞车
JD调度绞车介绍
JD调度绞车工作原理

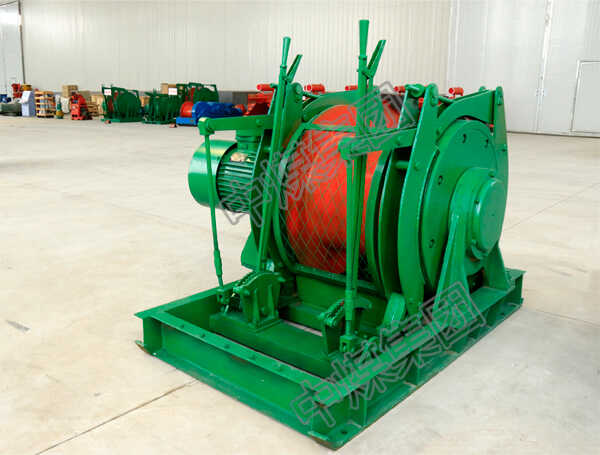

产品图片/PRODUCT PUCTURE
始终秉承"信誉是生命 质量求生存"的发展理念
产品信息/PRODUCT INFORMATION
始终秉承"信誉是生命 质量求生存"的发展理念
JD调度绞车的结构特点与工作原理
JD调度绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成，结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒并支承在左右支架上，电动机采用法兰盘式固定在左支架上。
工作原理：电机齿轮带动左端小齿轮架的一对小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带动小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮也旋转，于是带动大齿轮架上的一大行星齿轮转动。
JD调度绞车技术参数
型号：JD-25；
外层钢丝绳静张力：20千牛；
外层钢丝绳速度：1.2米/秒 ；
容绳量：400米；
钢丝绳直径：∮16毫米；
卷筒规格：Φ300×356毫米；
电动机
型号：YBJ25-4；
功率：25千瓦；
转速：1470转/分；
电压：380伏/660伏；
外形尺寸(长×宽×高)：1350×1140×1190毫米；
绞车质量(包括电机) ：1460千克。
