JZ系列凿井绞车
标签：凿井绞车

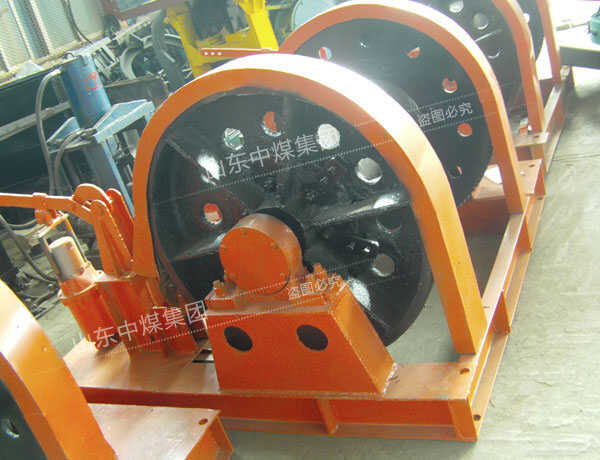

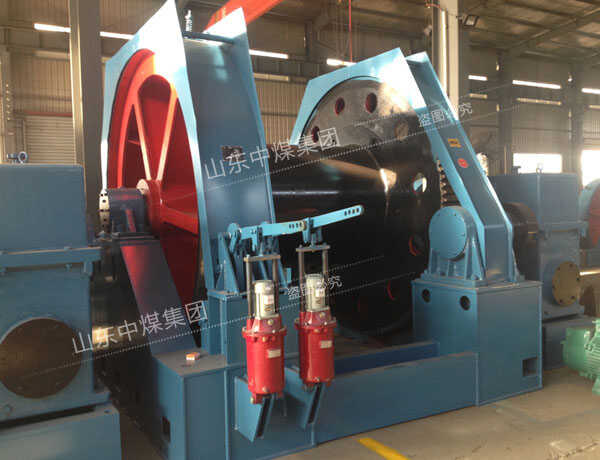

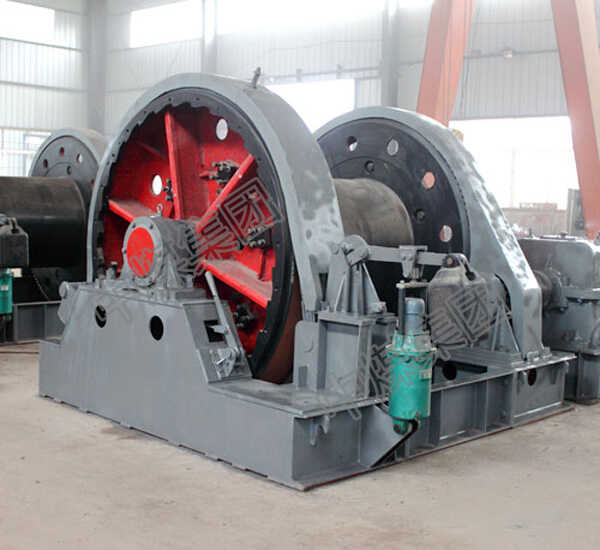

JZ系列凿井绞车
绞车
JZ系列凿井绞车结构为缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进设备和张紧稳绳。绞车主要用于更换提升机两个罐笼间连接的尾绳；且以换扁绳最佳，也可做竖井绞车用，其性能与竖井相同。
特点：JZ系列凿井绞车具有提吊能力强、容绳量大、运转平稳等优点。
用途：主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备的紧张稳绳，也可作其他井下和地面起吊重物使用。
JZ系列凿井绞车主要技术参数：
| 型号 | 钢丝绳静张力(KN) | 卷筒容绳量(M) | 钢丝绳速度(m/min) | 钢丝绳直径(mm) | 电动机 | 外形尺寸(长宽高)(mm) | 重量(kg) | ||
|
|
|
|
快速 | 慢速 |
|
功率(kw) | 电压(V) |
|
|
| JZ-5/400 | 50 | 400 | 6 | 3 | 23 | 11 | 380 | 2375×1970×1340 | 3140 |
| JZ-10/600 | 100 | 600 | 6 | 3 | 31 | 22 | 380 | 3037×2570×1770 | 6250 |
| JZ-10/800 | 100 | 800 | 6 | 3 | 31 | 22 | 380 | 3342×2906×1825 | 6500 |
| JZ-16/800 | 160 | 800 | 6 | 3 | 40 | 30 | 380 | 3358×3200×2240 | 11480 |
| JZ-16/1000 | 160 | 1000 | 6 | 3 | 40 | 37 | 380 | 3508×3200×2240 | 11700 |
| JZ-25/1300 | 250 | 1300 | 6 | 3 | 52 | 45 | 380 | 3827×2623×2500 | 14678 |
| JZ-40/1300 | 400 | 1300 | 6 | 3 | 65 | 75 | 380 | 4596×4218×2975 | 25000 |
绞车在安装完毕后，需经检查和调整确认无误后可对各润滑部位加油润滑，进行空载试运转，缠绕后进行负荷运转，逐渐加载至额定负荷。在标准电压下，电流不超过额定值，电机、减速器以及其它部位均不发热。
