无极绳绞车各零件工作原理
标签：JD调度绞车
调度绞车
无极绳绞车
无极绳绞车是一种新型的被迅速推广的煤矿辅助运输装备。适用于有瓦斯和煤尘的煤矿井下工作面顺槽和轨道巷，实现材料、设备的长距离连续高效运输，特别适用于大型综采设备（如成台支架等）的连续运输。也可用于金属矿井下和地面的轨道运输。
下面小编着重介绍的是无极绳绞车各零件工作原理：知道以下这些零件的工作原理，那么无极绳绞车的各部构造也就明白的差不多了。

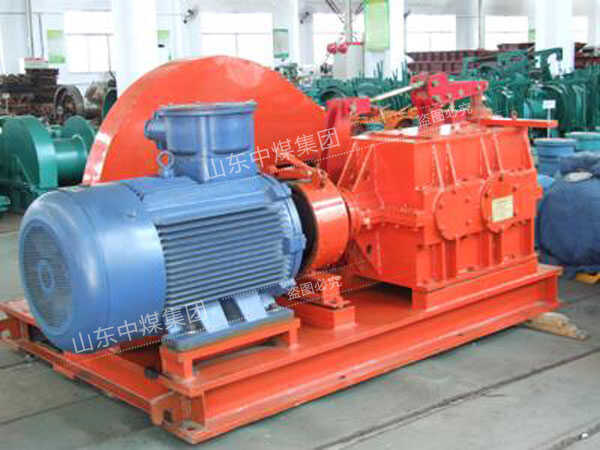

绞车： 无极绳绞车是整个系统的动力源，采用机械传动，主要组成为:
(1)电机，为无极绳绞车提供动力。电动机选用隔爆型三相异步电动机、功率为55—185KW、根据用户需要可配置双速电机或变频电机。
(2)底座，由结构件焊接成整体。通过地脚螺栓与基础固定。
(3)减速箱，采用硬齿面齿轮。减速箱具有机械变速功能、可实现快慢两种速度、快慢速比在2倍左右。
(4)滚筒部分，滚筒部分由小齿轮轴、大齿轮、主轴、卷绳筒及绳衬等组成。
(5)联轴器，联轴器用于联结电机和变速箱。
(6)制动装置，有电力液压推杆和手动带式二套制动装置。
(7) 无极绳绞车齿轮罩，铁皮制成固定于底座上，用以保护大小齿轮，以保证安全。
