调度绞车有哪些结构特征
标签：调度绞车

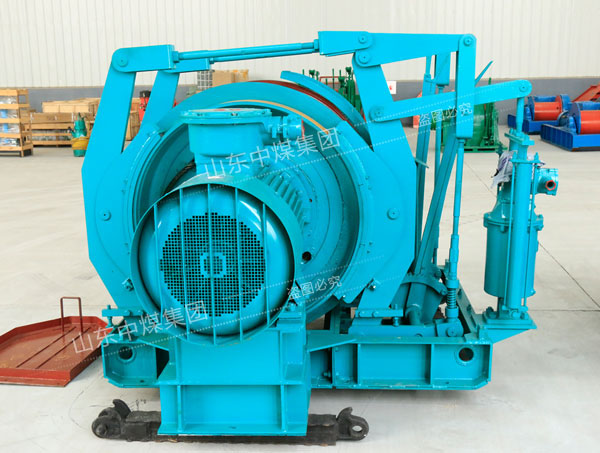

JD-1.0调度绞车
调度绞车结构特征
相信大家对于调度绞车应该是不陌生的，但是可能还不是非常了解，所以本次小编为大家讲讲调度绞车的结构特征，大家一起看看！
调度绞车传动采用两组内齿轮传动副和一组行星齿轮系。电动机轴直接伸入卷筒端部，由电机齿轮和小内齿轮组成一对内齿轮传动副;内齿轮的连轴齿轮与另一小内齿轮又组成第二个内齿轮传动副;以第二个内齿轮的连轴齿轮为太阳轮和行星架上的两个行星轮相啮合、两个行星轮又和大内齿轮相啮合构成行星轮系。机器运转时;当刹紧大内齿圈上的刹车带、而卷筒松刹时，行星齿轮一面绕着心轴自转、同时又绕着太阳轮公转，由于行星齿轮架和卷筒有两个键和六个螺栓相连接，因此带动卷筒旋转进行作业。当刹紧卷筒上的刹车带、松开大内齿圈上的刹车带时;行星架停止转动、行星轮仅绕心轴自转并带动大内齿圈旋转。
如果卷筒和大内齿圈两个刹车同时松开，则两种运转都有可能出现;但是，严禁两个刹车带同时刹紧!同时刹紧将会发生设备事故。调度绞车可通过两个刹车装置交替刹紧、松开来调节牵引速度。
