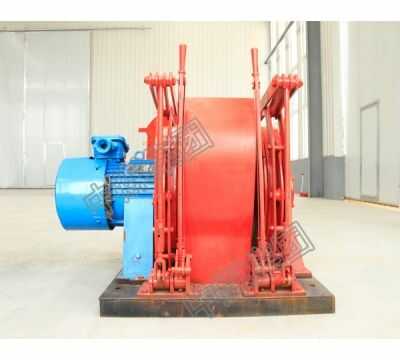

JD调度绞车刹车系统的装置
标签：JD-2.5调度绞车
JD-1.6调度绞车
调度绞车
大家对JD调度绞车了解的多不多呢？很多人一提起调度绞车感觉就是老生常谈。JD调度绞车的类型多种多样，应用也很广泛但是最常用在矿山井下。其实调度绞车的构造病史多么的复杂，还有些新客户可能对JD调度绞车的刹车系统不够了解，今天山东中煤调度绞车制造厂小编和大家说说关于JD调度绞车的配置和刹车系统。
JD调度绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。电机齿轮与小内齿轮组成一对内齿轮付。连轴齿轮与另一小内齿轮又组成一对齿轮付。另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。
JD调度绞车刹车系统绞配备工作制动和安全制动装置，卷筒左端的刹车具有工作制动和安全制动的综合功能，采用隔爆型电力液压推动器、电磁力起动器控制和手动控制相结合；卷筒右端刹车为离合制动器。操作者通过控制左、右刹车来控制卷筒运转和停止。当绞车过载，断电或其它原因引起电流增大时都会通过磁力启动器的限流热断电器装置使绞车电机及电力液压推动器电机断电，此时安全制动器进行紧急刹车，起到安全制动的目的。见附图5。
